治具 part-1

金属製品を生産する場合、原材料に切削加工、熱処理、研削など、同じ作業を繰り返します。
製品のバラツキが少なく、早くできることが重要です。
そのために、加工物を取付ける位置を定めると同時に加工の案内を補助する工具が「治具」です。

※治具は、英語の「jig」(工具の位置合わせ、案内機構)の当て字。

つまり、市販工具の「使いにくい」を「使いやすくサポートする」専用の道具ということ。
治具により、早く、安全・正確に作業でき、仕上がりが統一されます。
そして、作業能率を増し、安定した生産につながります。

金属を球形に切削する

NCであれば金属を球形に切削することは簡単ですが、汎用旋盤では困難です。
そこでボーリングヘッドを使って、こんな物を作ってみました。
摺動部にはスラストベアリングを2個使用しています。
ガタつきが少なく、きれいなボールになりました。
市販のボーリングヘッドを使いましたので、どうしてもサイズが大きくて卓上旋盤では使えません。

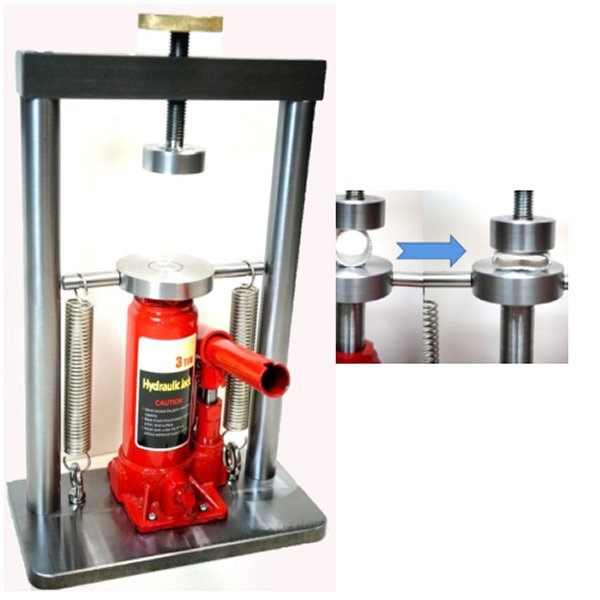

超小型油圧プレス機

一般の油圧プレス機は大きくて重たいため、気軽なチョイ使いには不向きです。
そこで、超小型の油圧プレス機を作成しました。
サイズは 横200×縦140 高さ320  重さ約9kg
小型ですので、女性の方でも必要な場所へ簡単に持ち運べます。
油圧ジャッキは3tonを用いていますが、厚さ2mmの硬いステンレスパイプを簡単に押しつぶせます。
ベアリング抜きや圧入にはパワー不作ですが、ジュエリー 軽金属クラフト レザークラフト等ライトなプレス作業に向いています。

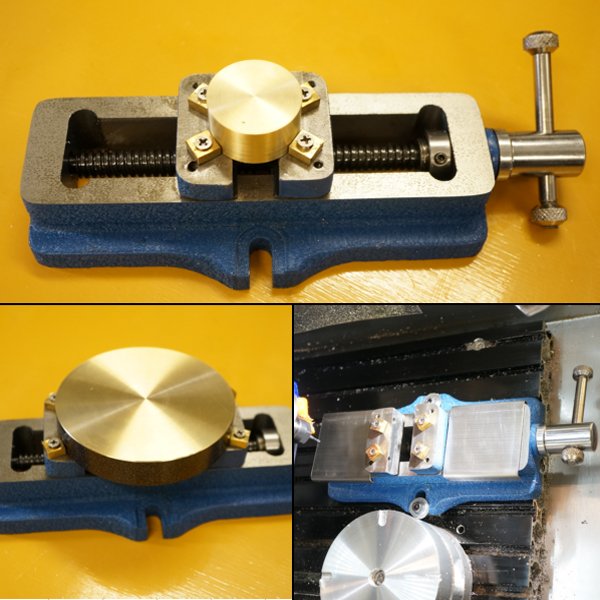

CNCフライス用バイス

小物の傷付きを抑えて確実にホールドするために、セルフセンタリングバイスを改造して、CNCフライス用バイスを作りました。
ワーク把握能力は丸棒、角材共に約25mm~110mmです。
セルフセンタリングバイスの特徴は、センターがほぼ一定であることと、ジョーを開閉してもハンドルが常に一定位置にあることです。このため、CNCフライスに防音や防塵のケースを設置されている場合には、ハンドルがケース内に収まらないようなことは無くなります。
